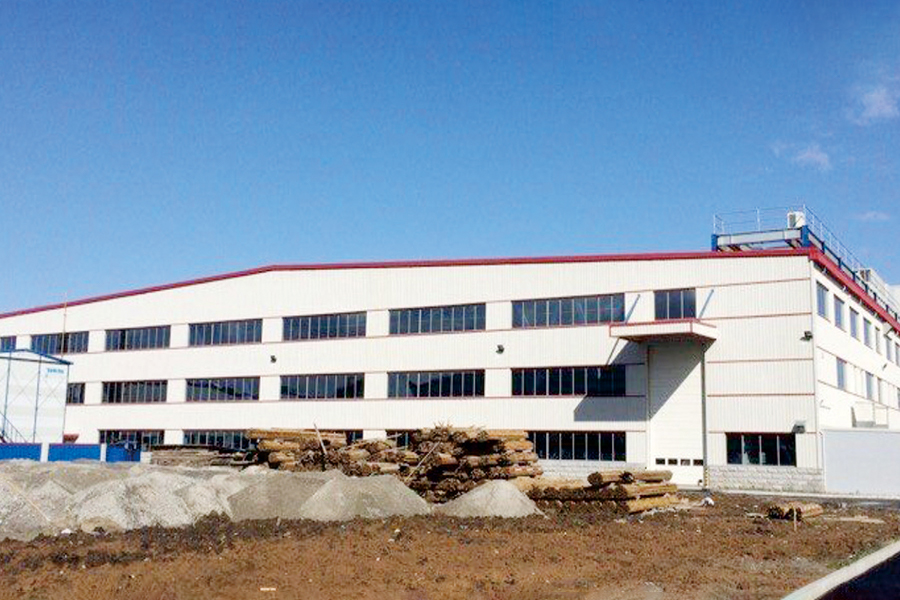

Changchun Elringklinger Ltd.

Projekt Changchun Elringklinger Ltd
Całkowita powierzchnia zabudowy projektu wynosi około 8600 m². Warsztat ma 90,6 m długości i 95,4 m szerokości, rozpiętości 35,8 m 31,6 m 28,0 m i rozstaw przęseł 11,05 m. Wysokość budynku wynosi 17,5 m, a całkowite zużycie stali wynosi 1123 ton. Konstrukcja jest przeważnie jednokondygnacyjna, z częściowymi obszarami wielokondygnacyjnymi.
Belki dachowe to belki stalowe o pełnym środniku o przekroju H, przy czym niektóre lokalne belki stalowe zaprojektowano jako konstrukcje kratowe. Podstawy słupów kotwione są za pomocą śrub kotwiących. Słupy stalowe składają się głównie ze słupów stalowych o przekroju H o pełnym środniku i częściowo ze słupów stalowych o przekroju skrzynkowym. Poziome stężenia dachowe i stężenia międzykolumnowe są rozmieszczone zarówno w kierunku poprzecznym, jak i wzdłużnym, tworząc stabilny system ramy stalowej.

System kopertowy:
·Panel dachowy zewnętrzny: profil 0,6 mm / 490 / ocynkowany / powłoka PVDF
·Izolacja: wełna izolacyjna o gramaturze 100 mm / 16 kg/m² z folią aluminiową
·Panel dachowy wewnętrzny: 0,476 mm / profil Q900 / PE / ocynkowany
·Zewnętrzny panel ścienny: 0,6 mm / stal powlekana aluminium-cynkiem / powłoka PVDF
·Izolacja: wełna izolacyjna o gramaturze 100 mm / 16 kg/m² z folią aluminiową
· Panel wewnętrzny ścienny: 0,476 mm / profil Q900 / PE / ocynkowany

Wyzwania projektowe:
To projekt, w którym uczestniczyli Niemcy. System konstrukcyjny obejmuje zarówno słupy stalowe o przekroju H, jak i słupy o przekroju skrzynkowym. Konstrukcja dachu składa się z belek stalowych o przekroju H oraz belek stalowych typu kratownicowego montowanych na miejscu. Istnieją również częściowe belki stropowe o nierównych poziomach elewacji, co skutkuje złożonym systemem konstrukcyjnym. Budowę prowadzono zimą, przy niskich temperaturach otoczenia i minimalnej temperaturze w okresie budowy wynoszącej -20°C. W tych trudnych warunkach zespoły ds. zaopatrzenia, kierownictwa i konstruktorów firmy ściśle ze sobą współpracowały, aby przezwyciężyć różne niekorzystne czynniki i pomyślnie ukończyły wszystkie prace objęte umową zgodnie z harmonogramem, przy zapewnieniu jakości, ilości i bezpieczeństwa, w pełnej zgodności z wymogami umowy.
