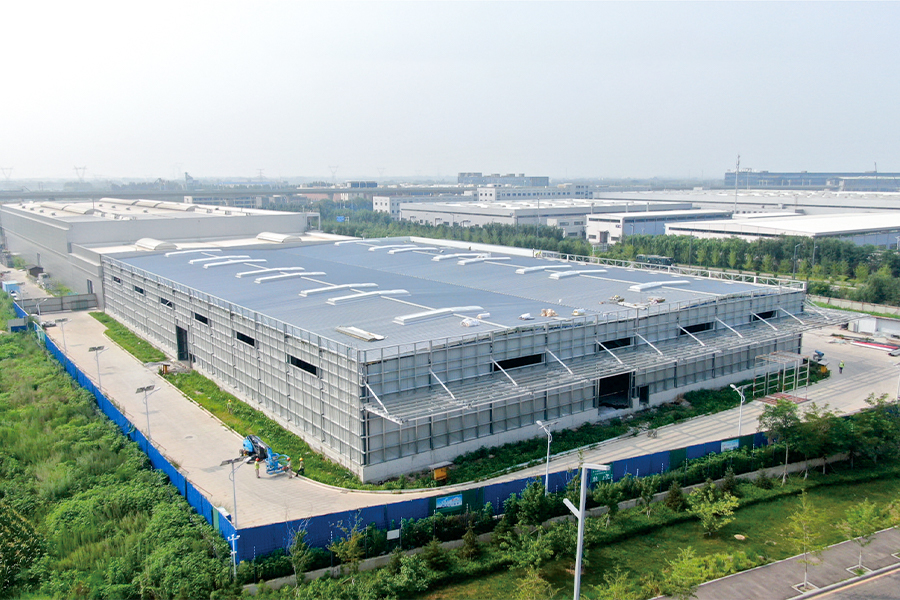

Georg Fischer Casting Solutions Shenyang Co., Ltd

Prace nad konstrukcjami stalowymi dla fazy I i projektu rozbudowy firmy Georg Fischer Casting Solutions Shenyang Co., Ltd.

Projekt fazy I:
Budynek w Strefie D Warsztatu nr 1 ma długość 21,5 m, szerokość 45 m i wysokość dachu 8,5 m.
Strefy F i G mają długość 54,8 m, szerokość 45 m i wysokość kalenicy 14,51 m.
W projekcie zastosowano słupy żelbetowe z belkami stalowymi. System dachowy składa się ze stalowej podłogi pokrytej wodoodporną membraną zainstalowaną na górze. System ścienny składa się ze ścian murowanych z zewnętrznym szkieletem stalowym i płytami warstwowymi z wełny mineralnej.
W zależności od różnych wymagań funkcjonalnych łączy się wiele budynków o różnych rozpiętościach i wysokościach. Wysokość attyk wynosi odpowiednio 15,5 m, 11,3 m, 10 m i 7 m. Maksymalna rozpiętość wynosi 27,4 m. Wzdłuż linii siatki AA–D zainstalowano kilka 50-tonowych suwnic.
Każda belka ramy stalowej składa się z pięciu stalowych segmentów belek o pojedynczym rozpiętości około 27,4 m. Łączna waga belek stropowych wynosi ponad 180 ton, a dźwigarów podsuwnicowych waży około 100 ton. Materiałami stalowymi są Q355B i Q235B, zgodnie z projektem.

Projekt rozbudowy fazy I:
Warsztat nr 2 ma długość 97,54 m, szerokość 67,1 m, wysokość 9,7 m i maksymalną rozpiętość 33,46 m. Materiałami stalowymi są Q355B i Q235B zgodnie z wymaganiami projektowymi.
Konstrukcja składa się ze stalowych słupów i belek, z belkami dachowymi wykonanymi ze stali o przekroju H o pełnym środniku. Podstawy słupów kotwione są za pomocą śrub kotwiących. Stalowe kolumny i belki przyjmują przekroje H. Stężenia dachowe i stężenia międzykolumnowe są zapewnione zarówno w kierunku poprzecznym, jak i wzdłużnym, tworząc stabilny, sztywny system ramy.

Główny opis konstrukcyjny:
W ramie głównej zastosowano stal Q355B ze spawanymi stalowymi kolumnami i belkami o przekroju H. Wszystkie elementy stalowe są śrutowane do stopnia Sa 2,5. Płatwie dachowe i ścienne wykonane są z ocynkowanych taśm stalowych Q355B.
Skład materiałowy nr 7:
Plac składowania materiałów ma długość 11 m, szerokość 48 m, wysokość wspornikowego okapu 6,55 m i rozpiętość 11 m. Materiałami stalowymi są Q355B i Q235B zgodnie z wymaganiami projektowymi.
W konstrukcji zastosowano stalowe słupy i belki, a belki dachowe wykonano ze stali o przekroju H o pełnym środniku. Podstawy słupów kotwione są za pomocą śrub kotwiących. Do słupów stalowych zalicza się zarówno słupy o przekroju H, jak i słupy skrzynkowe. Stężenia dachowe i międzykolumnowe ułożone są w kierunku poprzecznym i wzdłużnym, tworząc stabilny system ramy stalowej.
