Projekt fabryki elektroniki inteligentnego parku przemysłowego produkcyjnego w Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

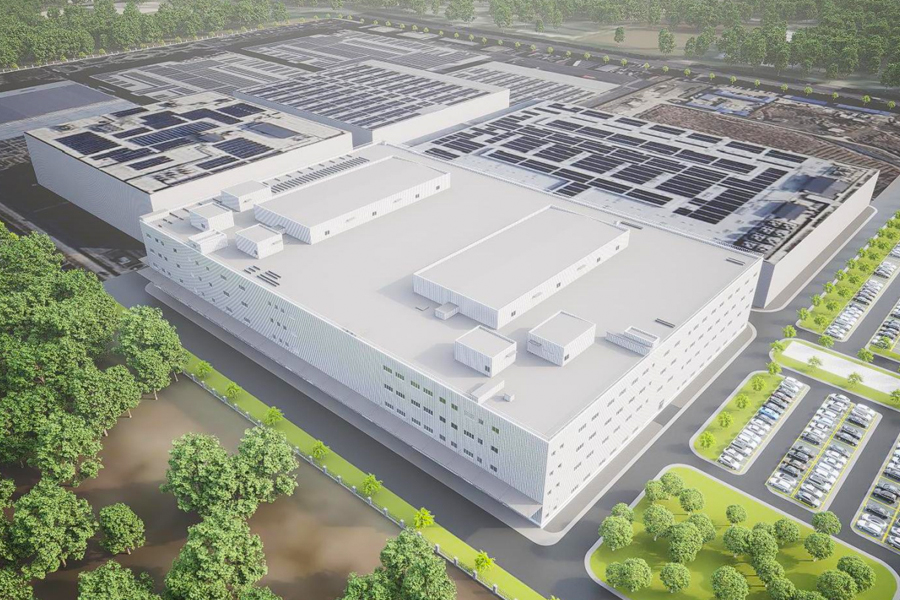

Projekt fabryki elektroniki w parku przemysłowym inteligentnej produkcji firmy Changzhou Xingyu Automotive Lighting Systems Co., Ltd. jest zlokalizowany na południe od Huanghe West Road i na zachód od Baotashan Road, w dystrykcie Xinbei w mieście Changzhou. Powierzchnia budynku wynosi 18 274,35 metrów kwadratowych, a całkowita powierzchnia użytkowa brutto wynosi 74 977 metrów kwadratowych. Budynek składa się z czterech kondygnacji naziemnych, a jego planowana wysokość wynosi 23 990 metrów.
Projekt ten to wielokondygnacyjny budynek przemysłowy klasy C typu II, wykorzystywany do produkcji i obróbki elementów oświetlenia samochodowego, posiadający klasę odporności ogniowej II. Na dachu znajduje się siedem małych jednostek o konstrukcji stalowej, składających się z sześciu pomieszczeń klimatyzacyjnych i jednej kotłowni. Wśród nich najbardziej reprezentatywne są Pomieszczenie Zakładu Klimatyzacji 1 i Pomieszczenie Zakładu Klimatyzacji 2, a oba mają identyczne formy konstrukcyjne i powierzchnie użytkowe.
W pomieszczeniu nr 1 instalacji klimatyzacyjnej zastosowano stalowy układ konstrukcyjny słupowo-belkowy, z podstawami słupów kotwionymi za pomocą śrub kotwiących. Kolumny stalowe to profile stalowe w kształcie litery H. Na poziomie dachu zapewniono poziome stężenia, a na ścianach zastosowano okrągłe stalowe ściągi rurowe, tworząc stabilny system stalowej ramy. System dachowy składa się z jednowarstwowego panelu metalowego z wełną izolacyjną, natomiast system ścienny wykorzystuje jednowarstwowe panele metalowe.
Jeden dźwigar ramy stalowej w pomieszczeniu nr 1 Zakładu Klimatyzacji składa się z trzech stalowych belek o całkowitej długości około 28 metrów. Kolumny stalowe ważą około 10,5 tony, a belki dachowe ważą około 10,99 ton. Materiałem konstrukcji stalowej jest stal Q355B, dobrana zgodnie z wymaganiami projektowymi.

Wyzwania projektowe:
System paneli ściennych wymaga dużej liczby połączeń, co stawia wysokie wymagania w zakresie ogólnej płaskości konstrukcji. Jednocześnie wymagana jest ścisła kontrola jakości wizualnej podczas montażu oraz płaskości samych paneli.
