Projekt Jiangyin Boway Machinery Complete Equipment Co., Ltd.

Przegląd projektu:

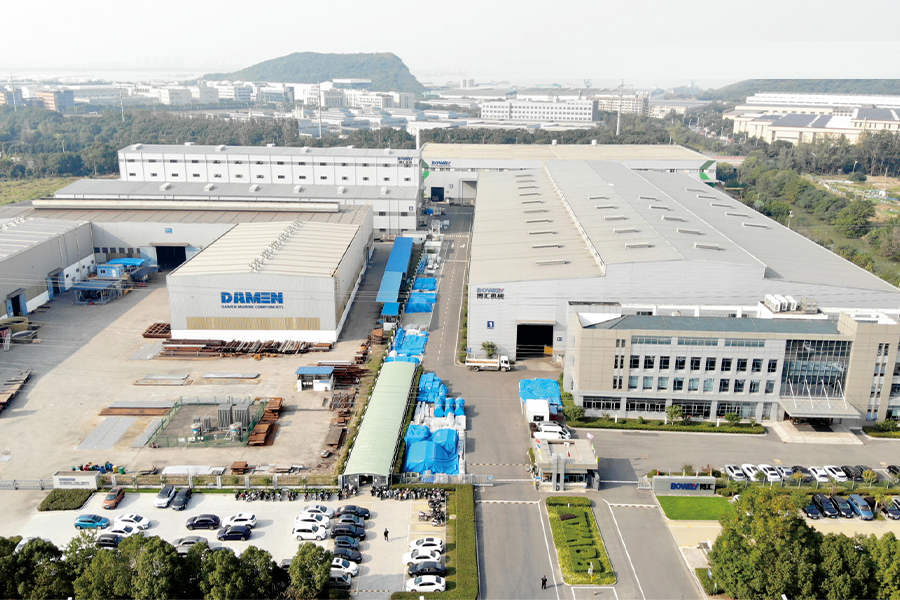

Projekt ten jest realizowany w podokręgu Chengdong w mieście Jiangyin w prowincji Jiangsu, ograniczonym aleją Keji od wschodu, autostradą Chengzhang od południa i drogą Yanghuan od północy. Całkowita powierzchnia brutto projektu wynosi około 18 016 m². W jego skład wchodzą dwa budynki fabryczne o konstrukcji stalowej: Warsztat nr 3 i Warsztat nr 4.

Warsztat nr 3 ma powierzchnię zabudowy 7520 m², długość 128 m, szerokość 63 m i wysokość okapu 26 m. Rozstaw kolumn wynosi 7,4 · 14 @ 8 · 7,4 m. Pojedyncze przęsła mają odpowiednio 21 m, 24 m i 18 m. W podstawach kolumn zastosowano fundamenty kielichowe, a kolumny to słupy ze stali kratowej zespolonej. W dachu zastosowano belki stalowe o pełnej środniku. Zarówno dla stężeń dachowych, jak i międzykolumnowych zapewniono stężenia poprzeczne i wzdłużne, tworząc stabilny, sztywny układ ramy.

Warsztat nr 4 ma powierzchnię zabudowy 2395 m², długość 64 m, szerokość 32 m i wysokość okapu 17 m. Rozstaw słupów wynosi 7,4 m i 8 m, a rozpiętość pojedynczego przęsła 32 m. Podstawy słupów kotwione są za pomocą śrub kotwiących, stosowane są słupy stalowe o przekroju H. W dachu zastosowano stalowe belki o pełnej środniku z podłużnym i poprzecznym układem stężeń. W cenę wliczona jest częściowa antresola.

Całkowita waga konstrukcji stalowej tego projektu wynosi około 1200 ton. Materiały stalowe wybrane zgodnie z wymaganiami projektowymi obejmują Q355B, Q355C i Q235B.

Okres budowy:
Data rozpoczęcia: 1 października 2021 r
Termin realizacji: 30 maja 2022
