Procter & Gamble Jiangsu Ltd

Projekt Jiangsu Procter & Gamble

Nazwa projektu:
Projekt rozbudowy firmy Procter & Gamble Jiangsu Ltd. o rocznej produkcji 46 000 ton szamponów i produktów do mycia ciała

W projekcie tym zastosowano system konstrukcyjny ramy stalowej. Budynek posiada trzy kondygnacje naziemne, z częściową antresolą. Budynek ma 36,75 m długości, 15,9 m szerokości i wysokość dachu 14,5 m. Rozstaw kolumn rośliny waha się od 7 do 9 metrów. W podstawach kolumn zastosowano podstawy łączone za pomocą śrub kotwiących ze stalowymi kolumnami w kształcie litery H.

Całkowita waga konstrukcji stalowej wynosi około 180 ton. Kolumny stalowe to kwadratowe kształtowniki puste, a belki stalowe to stal walcowana na gorąco w kształcie litery H. Najdłuższa pojedyncza stalowa kolumna ma około 14,5 metra długości i waży około 3,5 tony. Zgodnie z wymaganiami projektowymi stosowane są gatunki stali Q355B i Q235B. Śrutowanie wykonuje się do stopnia przygotowania powierzchni Sa 2,5.

Stopień trudności projektu 1: Kontrola dokładności wykonania i montażu
Analiza:
Niezależnie od tego, czy wynika to z niewystarczającej dokładności produkcji, czy błędów w pomiarach instalacji, wszelkie odchylenia będą miały poważny wpływ na harmonogram instalacji i spowodują pewne straty ekonomiczne. Dlatego też kontrola dokładności produkcji i montażu jest kluczowym elementem tego projektu.

Stopień trudności projektu 2: Hydroizolacja dachu (musi zapewniać brak wycieków)
Analiza:
System dachowy tego zakładu wykorzystuje system rąbków stojących ze szwami ryglowanymi 360°, co stawia bardzo wysokie wymagania szczegółom konstrukcyjnym całego systemu pokrycia dachowego. Niewłaściwe obchodzenie się z detalami może łatwo spowodować przeciekanie dachu.

Ponieważ system obudowy rozbudowywanego zakładu wykorzystuje pomalowane organicznie stalowe panele ścienne, panele zewnętrzne to panele pionowe Baosteel WA-1026 w kolorze biało-szarym o grubości 0,5 mm, a panele wewnętrzne to panele typu 900 typu aluminiowo-cynkowo-biało-szare o grubości 0,4 mm. Nakłada to bardzo wysokie wymagania dotyczące ogólnej płaskości ścian i prostoliniowości płatwi ściennych. Proces budowy obejmuje wiele procedur podlegających ścisłej koordynacji. Jeśli w jakiejkolwiek pojedynczej procedurze występują problemy z jakością, będzie to miało znaczący wpływ na ogólną jakość konstrukcji projektu. Dlatego istotne są wysokie standardy, rygorystyczne wymagania, ścisła komunikacja i skrupulatna konstrukcja.

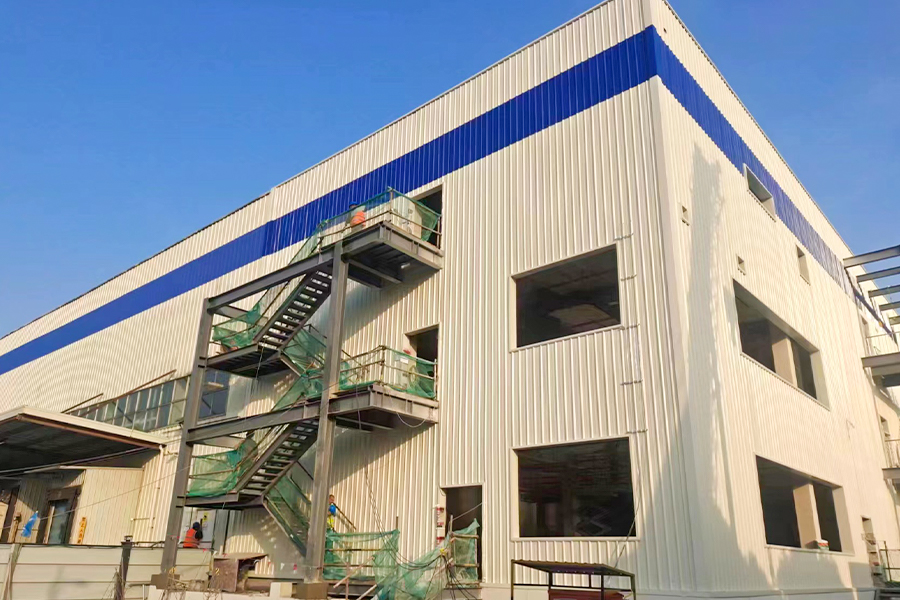

Zdjęcie poniżej przedstawia projekt nowo wybudowanej fabryki naszej firmy dla Dalian Yaming Automotive Parts. Wyniki instalacji zostały rozpoznane i zatwierdzone przez wszystkie strony na miejscu.
