Wuxi Xinbaohang Automobile Sales & Service Co., Ltd.

Nazwa projektu: Wuxi Xinbaohang Automobile Sales & Service Co., Ltd. – Dealer Wuxi BMW 4S

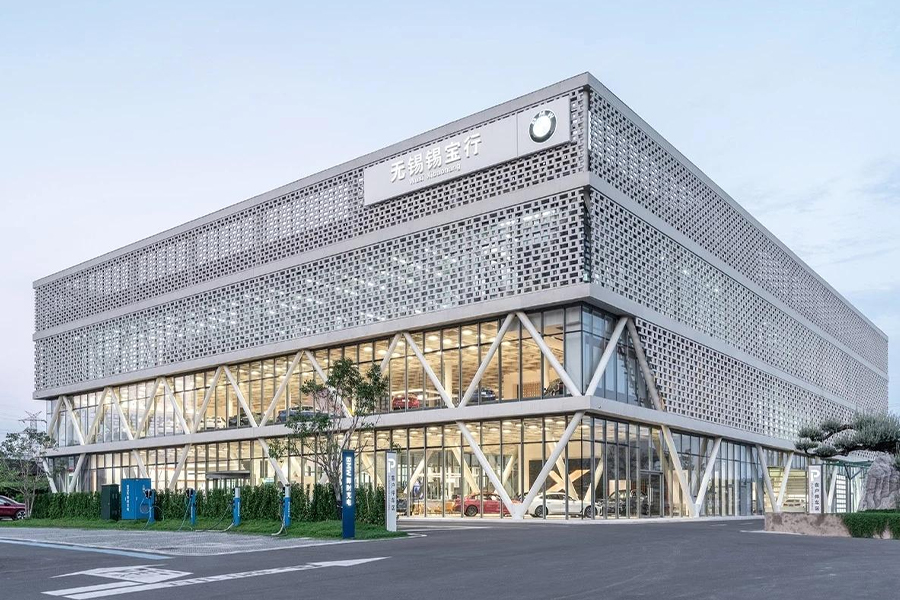

Konstrukcja siatki słupów równoważąca sztywność i elastyczność, integrująca otwartość salonu z możliwością adaptacji funkcjonalnej: w salonie na parterze zastosowano niestandardowe stalowe kolumny w kształcie litery V z konstrukcją nośną nachyloną pod dużym kątem. Każda pojedyncza kolumna obejmuje szeroki zakres podpór, osiągając odstęp w siatce kolumn wynoszący 8,1 metra, minimalizując przeszkody wizualne ze strony kolumn i tworząc otwartą, pozbawioną barier przestrzeń wystawową. Układ ten umożliwia obieg ekspozycji pojazdów BMW, a także dostęp do pojazdów i ich wysyłkę. Drugie i trzecie piętro przechodzą w zwykłe, proste stalowe słupy, równoważąc stabilność konstrukcyjną z wymogami dotyczącymi zagospodarowania przestrzennego dla biur, warsztatów serwisowych i garaży. System z pojedynczą kolumną obsługuje wiele zastosowań, umożliwiając funkcjonalne przełączanie pomiędzy różnymi piętrami i scenariuszami.

Modułowy projekt oparty na współpracy zapewniający płynną integrację strukturalną: moduł podstawowej konstrukcji stalowej ma znormalizowane wymiary 1,35 m × 1,35 m. Stalowe siatki słupów, poziome elementy stalowe, żelbetowe dwukierunkowe płyty żebrowane i moduły fasadowych ścian osłonowych są precyzyjnie dopasowane. Tolerancje połączeń pomiędzy komponentami są ściśle kontrolowane w minimalnych granicach, zapewniając równomierne przenoszenie obciążeń przy jednoczesnym zapewnieniu czystych, skoordynowanych fasad architektonicznych i wewnętrznych linii przestrzennych. Takie podejście jest zgodne z minimalistyczną i premium tożsamością marki BMW, a jednocześnie poprawia wydajność konstrukcji i montażu.

Zespolony system nośny stalowo-betonowy równoważący sztywność konstrukcji i jakość przestrzenną: zastosowano system hybrydowy łączący konstrukcję stalową i żelbet. Poziomo, dwukierunkowe żebrowane płyty żelbetowe zapewniają płaskość podłogi i nośność; w pionie słupy stalowe służą jako główne elementy nośne, łącząc stabilność konstrukcji betonowych z lekkimi zaletami stali. System ten spełnia wymagania salonu wystawowego dotyczące dużej rozpiętości i objętości, jednocześnie wytrzymując duże obciążenia pochodzące ze sprzętu konserwacyjnego i parkingów pojazdów na drugim i trzecim piętrze, zapewniając wystarczającą redundancję bezpieczeństwa konstrukcyjnego.
